BMS и обычная автоматизация здания решают похожие задачи, но находятся на разных уровнях. Если коротко: автоматизация управляет отдельными инженерными функциями, а BMS объединяет их в единую систему управления зданием.

Что такое обычная автоматизация здания?

Обычная автоматизация здания — это, как правило, локальное управление отдельными системами: вентиляцией, кондиционированием, освещением, насосами, воротами, отдельными датчиками или шкафами управления. Такие решения хорошо подходят для выполнения узких задач: включить свет по датчику движения, поддерживать температуру в помещении, открыть шлагбаум по сигналу, запустить вентиляцию по таймеру.

Главная особенность такой автоматики — она работает точечно. То есть каждая система может быть настроена отдельно и часто живёт по своим правилам, без общей логики и единого интерфейса управления.

Что такое BMS?

BMS (Building Management System) — это более высокий уровень управления зданием, который собирает данные с разных инженерных систем, визуализирует их, позволяет централизованно управлять ими и выстраивать общие сценарии работы. В BMS обычно входят HVAC, освещение, электроснабжение, СКУД, видеонаблюдение, пожарная автоматика и другие инженерные подсистемы.

Иными словами, BMS — это не просто набор автоматических устройств, а единая платформа для мониторинга, диспетчеризации и оптимизации работы здания.

Ключевое отличиеРазница между этими подходами в масштабе и логике управления:

Уровень.

• Обычная автоматизация работает на уровне отдельных систем и узлов.
• BMS объединяет их в единую платформу здания.

Управление.

• В обычной автоматизации управление, как правило, локальное и выполняется по месту установки оборудования.
• В BMS управление централизовано и доступно из одного интерфейса.

Цель.

• Обычная автоматизация решает конкретную задачу — например, включает свет, регулирует температуру или открывает дверь.
• BMS управляет зданием как единым комплексом.

Интеграция.

• В обычной автоматизации интеграция с другими подсистемами ограничена или отсутствует.
• В BMS подсистемы тесно связаны между собой и работают по общим сценариям.

Аналитика.

• Обычная автоматизация обычно даёт минимум данных о работе оборудования.
• BMS собирает информацию, строит тренды и помогает вести отчётность.

Масштаб.

• Обычная автоматизация подходит для небольших и средних задач.
• BMS рассчитана на коммерческие, промышленные и сложные объекты, где важно управлять всей инфраструктурой целиком.

Если совсем просто: автоматизация отвечает на вопрос «как включить и выключить», а BMS — «как всё это должно работать вместе и с минимальными затратами».

Где хватает обычной автоматики?

Обычная автоматизация оправдана, если объект небольшой и инженерные задачи простые. Это может быть небольшой офис, магазин, склад без сложного климатического режима или отдельное помещение, где достаточно локального контроля света, температуры и доступа.

В таких случаях BMS может оказаться избыточной по стоимости и по сложности внедрения. Если собственнику не нужна глубокая аналитика, удалённый диспетчерский контроль и межсистемная логика, локальной автоматики обычно достаточно.

Когда нужна именно BMS?

BMS нужна там, где здание уже становится сложной инженерной системой, а не набором отдельных устройств. Это бизнес‑центры, производственные объекты, склады, медицинские учреждения, гостиницы, технопарки и многофункциональные комплексы.

Особенно BMS полезна, когда требуется:

• централизованное управление всеми системами;
• снижение расходов на содержание здания;
• контроль энергии и эксплуатационных параметров;
• сценарная работа разных подсистем;
• быстрая реакция на аварийные события.

В таких объектах разрозненная автоматика быстро перестаёт быть удобной: данных много, сценариев много, а реагировать на всё вручную дорого и долго.

Как BMS экономит ресурсы?

Экономический эффект BMS обычно появляется за счёт того, что системы начинают работать только тогда и только там, где это нужно. Например, вентиляция и кондиционирование переходят в экономичный режим вне рабочих часов, освещение управляется по датчикам присутствия и дневному свету, а инженерная служба получает не хаотичные сигналы, а понятную картину состояния объекта.

Дополнительная выгода — в снижении количества ошибок и человеческого фактора. Когда все системы связаны между собой, проще выявлять неисправности, отслеживать аномалии и переходить от аварийного обслуживания к более плановому и предсказуемому.

Практический пример

Допустим, в здании есть отдельная автоматика на вентиляцию, отдельная система освещения и отдельная СКУД. Каждая система работает сама по себе: вентиляция включается по расписанию, свет — по датчику, доступ — по картам.

Если же это объединить в BMS, можно настроить сценарии: при раннем приходе сотрудников здание заранее выходит на рабочий режим, при уходе последних людей свет и климат переводятся в экономию, а при тревоге система автоматически включает нужные камеры и подсветку в зоне события. Именно в этом и состоит главное отличие BMS от обычной автоматизации — в общей логике, а не только в отдельных функциях.

Что выбрать?

Если объект небольшой, а задачи простые, достаточно обычной автоматики. Если же здание большое, инженерия сложная, а собственнику важны экономия, удобство управления и единая диспетчеризация, лучше сразу проектировать BMS.

Правильный подход такой: автоматика решает локальные задачи, а BMS связывает их в единую управляемую систему. Именно поэтому BMS — это не «просто более дорогая автоматика», а следующий уровень зрелости инженерной инфраструктуры здания.



Стандартные IT-подходы к организации беспроводной сети на складе или производстве, как правило, не работают. Когда у кладовщика в дальнем ряду стеллажей зависает терминал сбора данных (ТСД), а погрузчик теряет связь с WMS-системой, первое интуитивное решение — купить еще десяток роутеров и развесить их на потолке.

На практике это прямой путь к тому, чтобы «добить» сеть окончательно.

Промышленный Wi-Fi — это не просто «раздача интернета». Это сложная радиофизическая задача, где цена ошибки измеряется часами простоя логистических линий. Разберем, почему склад «ломает» обычные сети и как строится грамотное проектирование.

Физика радиоволн: 3 фактора, которые игнорируют при «офисном» подходе

Складская среда радиофизически агрессивна. Сигнал на частотах 2.4 и 5 ГГц здесь сталкивается с препятствиями, которых нет в бизнес-центрах.

• Эффект клетки Фарадея (Металл).Металлические стеллажи, загруженные товаром (особенно если он на металлических паллетах или в фольгированной упаковке), работают как экран. Сигнал не проходит сквозь них, он отражается. Потолочная точка доступа физически не может «пробить» три ряда забитого металлом стеллажа.
• Антенная диаграмма и высота потолков.Офисные точки доступа имеют всенаправленные антенны, излучающие сигнал в форме «бублика». На складе с потолками 10–12 метров этот «бублик» уходит в бетонное перекрытие и поднебесье. До пола, где находятся сканеры и люди, доходит лишь слабый отраженный сигнал.
• Водное поглощение.Человеческое тело на 70% состоит из воды — отличного поглотителя СВЧ-излучения. В узком проходе, где работает бригада, уровень сигнала может проседать на 10–15 дБ просто из-за присутствия людей.

Ловушка «больше точек = лучше сеть»: коканальные помехи

Главный миф, который регулярно приходится развенчивать на объектах: «Если сигнал слабый, надо увеличить мощность или добавить точек доступа».

В инженерии беспроводных сетей это приводит к коканальным помехам (CCI — Co-Channel Interference). Представьте комнату, где 30 человек одновременно кричат на одной частоте. Вы не услышите ни одного слова.

Когда на потолке склада висит 40 мощных точек доступа, они начинают глушить эфир друг другу. Шумовой порог (Noise Floor) взлетает до критических значений. ТСД видит вокруг 5 точек с уровнем сигнала -50 dBm, но отношение сигнал/шум (SNR) настолько плохое, что пакеты данных просто не могут быть переданы. Сеть есть, но она не работает.

Инженерная реальность: как строится правильный складской Wi-Fi

Чтобы обеспечить бесшовную работу WMS и мобильных сотрудников, применяется совершенно иная архитектура сети.

• Линейное покрытие и направленные антенны. Отказ от потолочного монтажа «вслепую» в пользу линейной схемы. Точки доступа с направленными или секторными антеннами устанавливаются вдоль проходов — на стеллажах, колоннах или мачтах. Сигнал формируется узким лучом, который «простреливает» проход насквозь, не создавая пересечений с соседними рядами.
• Промышленный форм-фактор. Офисный пластик на складе не выживает. Применяются устройства в корпусах IP67, с расширенным температурным диапазоном (до -40°C для неотапливаемых складов) и защитой от вибраций, неизбежных при работе тяжелой погрузочной техники.
• Настоящий бесшовный роуминг. Переключение ТСД или бортового терминала погрузчика между точками доступа должно занимать миллисекунды. Для этого настраиваются протоколы быстрой передачи (802.11r/k/v) и оптимизируются пороги переключения (Roaming Threshold), чтобы TCP-сессия с сервером не разрывалась при движении техники на скорости.

Фундамент проекта: почему радиообследование (Wi-Fi Audit) не обсуждается

Спроектировать складской Wi-Fi по 2D-чертежу из AutoCAD — значит гарантированно получить «мертвые зоны» при вводе объекта в эксплуатацию. Коэффициент затухания сигнала зависит от типа хранимого груза, влажности, температуры и геометрии кровли.

Профессиональный стандарт начинается с комплексного радиообследования:

• Предиктивное моделирование. Строится 3D-модель склада в специализированном ПО (например, Ekahau AI Pro), задаются коэффициенты затухания для конкретных материалов стеллажей и товаров, получается первичная тепловая карта (Heatmap).
• Активное обследование (Active Survey). Инженер с анализатором спектра проходит по объекту, замеряя реальный радиоэфир: фоновые шумы, помехи от соседних сетей и оборудования, фактическое затухание.
• Валидация и корректировка. На основе реальных замеров проект корректируется: сдвигаются точки доступа, меняются углы наклона антенн или добавляются ретрансляторы в специфических зонах (например, в зонах экспедиции с постоянно открытыми воротами).

Резюме: инфраструктура или источник проблем?

Экономия на этапе проектирования и радиообследования промышленного Wi-Fi многократно окупается на этапе эксплуатации. Зависший ТСД в «час пик» отгрузок стоит бизнесу гораздо дороже, чем профессиональный инжиниринг. Бесшовная беспроводная сеть на складе — это не про «железо», а про радиофизику, точный расчет и понимание технологических процессов.

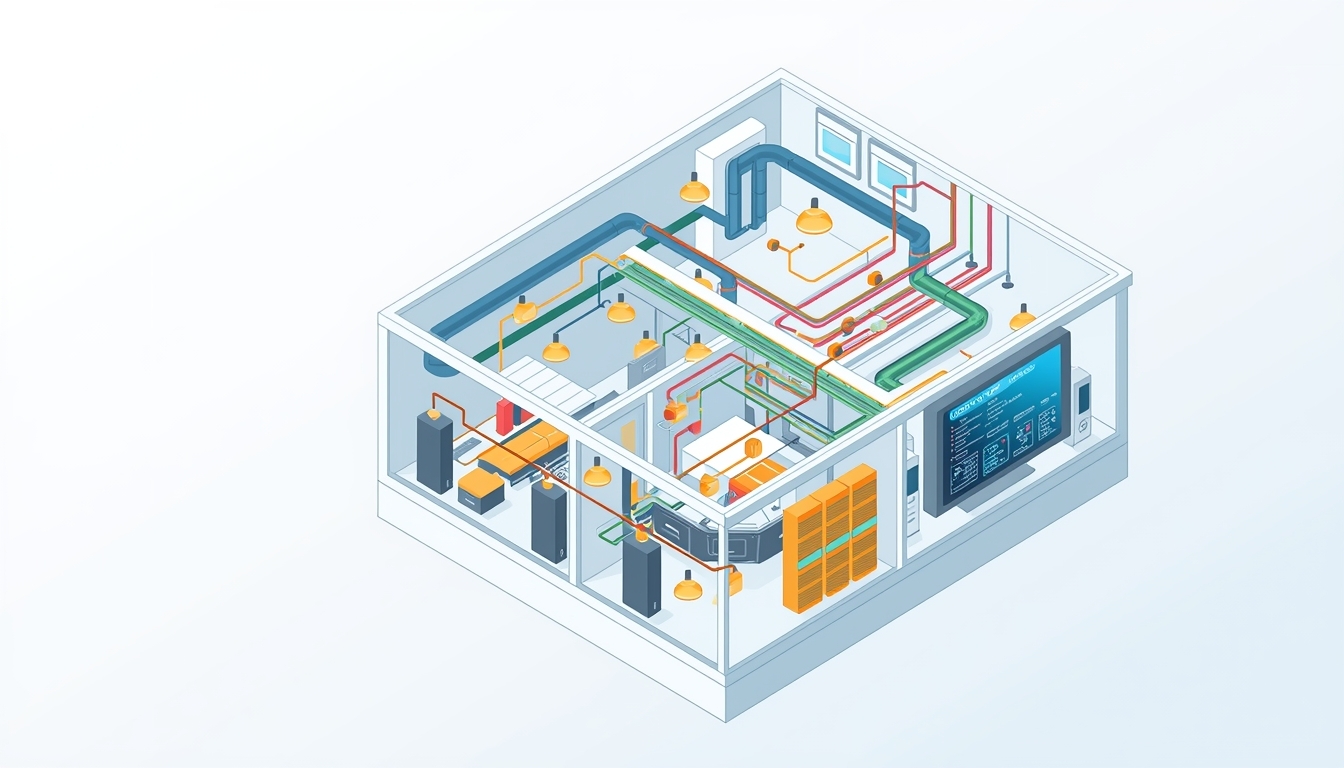

Современное коммерческое здание — это не просто стены и коммуникации, а сложный организм, где системы безопасности, инженерная инфраструктура и IT тесно переплетены. Разрозненная работа СКУД, видеонаблюдения, ОПС, HVAC (отопление, вентиляция, кондиционирование) и освещения приводит к неэффективному использованию ресурсов, сложностям в эксплуатации и упущенным возможностям для оптимизации OPEX.BMS (Building Management System) или система управления зданием — это уровень, где все слаботочные и инженерные системы объединяются в единую платформу с общими сценариями, аналитикой и управлением. В этой статье разбираем архитектуру интеграции, протоколы связи и практические аспекты создания умного здания.

1. Уровни архитектуры умного здания

Понимание многоуровневой архитектуры критично для правильного проектирования интеграции.

Уровень 0:

Полевой уровень (Field Level)

Это датчики, исполнительные механизмы, извещатели, камеры, считыватели, контроллеры СКУД, датчики температуры, влажности, движения, качества воздуха. Устройства собирают данные и выполняют команды.

Уровень 1:

Уровень автоматизации (Automation Level)

Программируемые логические контроллеры (ПЛК), DDC-контроллеры, панели управления ОПС и СОУЭ, серверы VMS, контроллеры СКУД. На этом уровне происходит локальная обработка данных и принятие решений в реальном времени.

Уровень 2:

Уровень управления зданием (Management Level)

BMS-серверы, SCADA-системы, базы данных, веб-интерфейсы. Здесь агрегируются данные со всех подсистем, реализуются кросс-системные сценарии, формируется аналитика и отчетность.

Уровень 3:

Корпоративный уровень (Enterprise Level)

Интеграция с ERP, CMMS (системы управления обслуживанием), BI-платформы, облачные сервисы. На этом уровне данные используются для стратегического планирования, бюджетирования и оптимизации бизнес-процессов.

Ключевая ошибка многих проектов — попытка интеграции «напрямую» между устройствами полевого уровня и BMS, минуя промежуточные уровни. Это создает нагрузку на сеть, снижает отказоустойчивость и усложняет масштабирование.

2. Протоколы интеграции: выбор инструмента

Правильный выбор протокола определяет надежность, скорость и стоимость интеграции.

BACnet (Building Automation and Control Networks)

Наиболее распространенный открытый протокол для автоматизации зданий.

Преимущества:

— Открытый стандарт (ISO 16484-5), не привязан к вендору

— Поддержка IP (BACnet/IP) и MS/TP (последовательный интерфейс)

— Широкая поддержка оборудования (Honeywell, Siemens, Johnson Controls, Schneider Electric)

— Встроенные объекты данных (Analog Input, Binary Output, Schedule и др.)

Ограничения:

— Не подходит для высокоскоростных данных (видеопоток)

— Ограниченная поддержка сложных событий

— MS/TP имеет низкую скорость (до 76.8 кбит/с)

Типичное применение: интеграция HVAC, освещения, учета энергопотребления, базовых систем безопасности.

Modbus (RTU/TCP)

Простой и надежный протокол, ставший промышленным стандартом.

Преимущества:

— Простота реализации и отладки

— Поддержка последовательных линий (RTU) и Ethernet (TCP)

— Широкая поддержка промышленного оборудования

— Минимальные накладные расходы

Ограничения:

— Отсутствие стандартизированной семантики данных (каждый производитель сам определяет карту регистров)

— Опросная архитектура (master-slave), не подходит для событийно-ориентированных систем

— Отсутствие встроенной безопасности

Типичное применение: интеграция инженерного оборудования (чиллеры, приточные установки, насосы), счетчиков электроэнергии.

MQTT (Message Queuing Telemetry Transport)

Современный легковесный протокол публикации/подписки (publish/subscribe).

Преимущества:

— Минимальный оверхед, идеален для IoT-устройств

— Асинхронная архитектура pub/sub

— Поддержка QoS (качество обслуживания)

— Отличная масштабируемость

— Встроенная поддержка TLS для безопасности

Ограничения:

— Требует брокера сообщений (Mosquitto, EMQX, HiveMQ)

— Меньшая поддержка в традиционном BMS-оборудовании

— Требует компетенций в IT/IoT

Типичное применение: IoT-датчики, облачные интеграции, мобильные приложения, современные системы умного офиса.

OPC UA (Open Platform Communications Unified Architecture)

Промышленный стандарт для безопасной и надежной интеграции.

Преимущества:

— Платформенно-независимый (работает на Windows, Linux, embedded)

— Встроенная безопасность (шифрование, аутентификация, аудит)

— Семантическая интероперабельность (информационные модели)

— Поддержка сложных структур данных

— Событийно-ориентированная архитектура

Ограничения:

— Высокие требования к ресурсам

— Сложность настройки и конфигурирования

— Лицензионные отчисления за некоторые реализации

Типичное применение: интеграция с промышленными системами, критичная инфраструктура, требования кибербезопасности.

REST API / GraphQL

Веб-ориентированные протоколы для интеграции на уровне приложений.

Преимущества:

— Стандарт для веб-интеграций

— Простота тестирования и отладки

— Поддержка JSON (человекочитаемый формат)

— Широкая поддержка в современных VMS, СКУД, аналитических платформах

Ограничения:

— Не подходит для реального времени (высокая задержка)

— Опросная архитектура (polling)

— Отсутствие стандартизированной семантики

Типичное применение: интеграция с корпоративными системами (HR, CRM), мобильные приложения, дашборды, облачные сервисы.

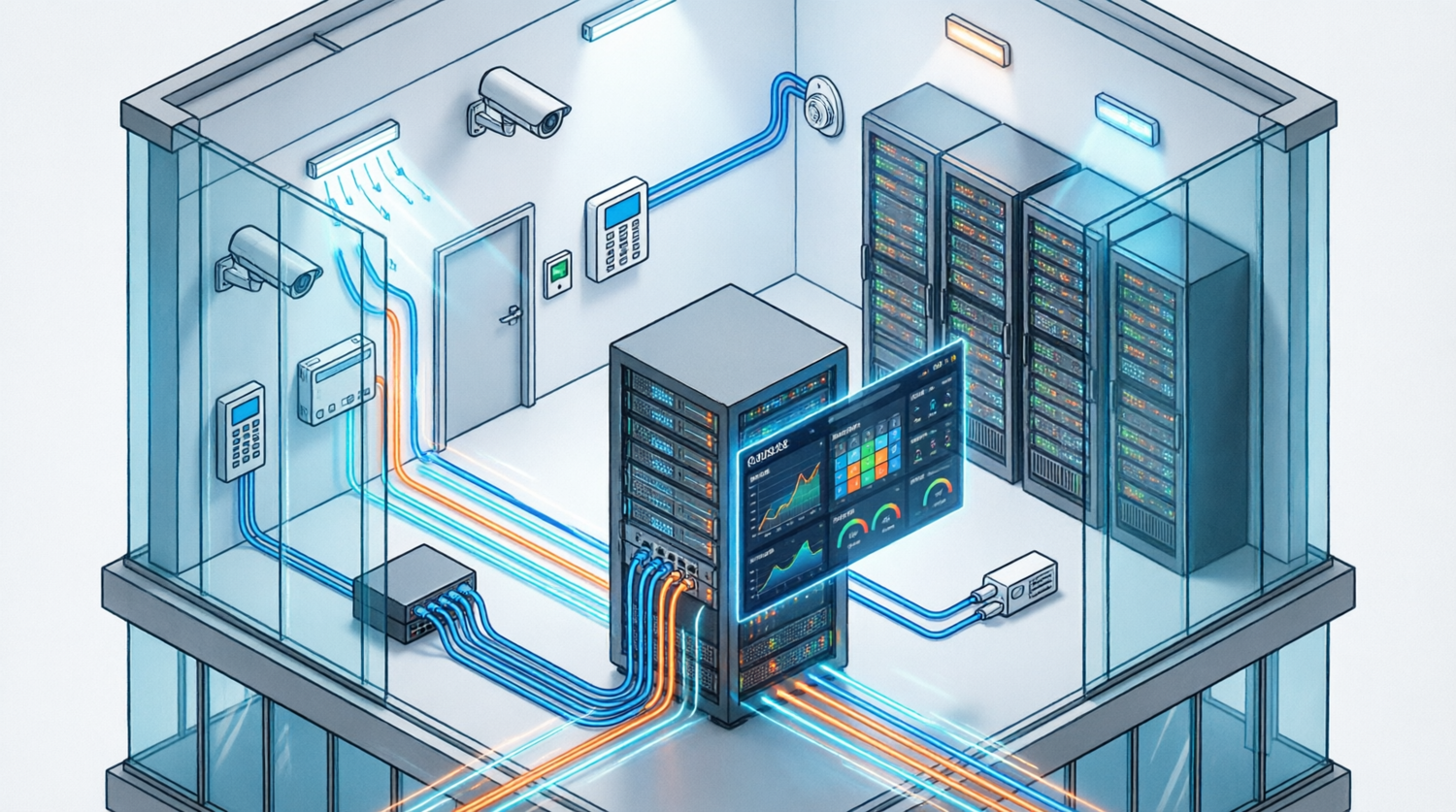

3. Точки интеграции слаботочных систем с BMS

Рассмотрим практические сценарии интеграции основных слаботочных систем.

Интеграция СКУД с BMS

Что передаем в BMS:

— События проходов (успешные/неуспешные)

— Статус дверей (открыта/закрыта/тревога)

— Состояние замков

— Данные о персонале (для учета рабочего времени)

— Аварийные события (взлом, заклинивание двери)

Что получаем из BMS:

— Расписание работы здания (для автоматической разблокировки в нерабочее время)

— Сигналы пожарной тревоги (автоматическая разблокировка эвакуационных выходов)

— Данные о занятости помещений (для управления климатом и освещением)

Сценарии:

— При срабатывании ОПС автоматическая разблокировка всех эвакуационных выходов

— Интеграция с HVAC: отключение кондиционирования в открытых помещениях

— Учет рабочего времени: передача данных в HR-систему

Протоколы: OPC UA (для событий реального времени), REST API (для отчетности), BACnet (для базовых статусов).

Интеграция видеонаблюдения (VMS) с BMS

Что передаем в BMS:

— События детекции движения

— Тревоги видеоаналитики (пересечение линии, оставленный предмет, распознавание лиц)

— Статус камер (онлайн/офлайн, потеря сигнала)

— Ссылки на видеозаписи (не сам поток!)

Что получаем из BMS:

— События из других систем для активации записи (тревога ОПС, несанкционированный доступ)

— Расписание записи (постоянная/по движению/по расписанию)

Важно: видеопоток не передается в BMS! Передается только метаданные и события. Видео хранится и воспроизводится в VMS, BMS получает только ссылки или миниатюры.

Сценарии:

— При срабатывании датчика движения в нерабочее время - активация записи, поворот PTZ-камеры в зону тревоги, отправка скриншота службе безопасности

— Интеграция с СКУД: при попытке несанкционированного доступа - запись видео, всплывающее окно оператору

— Аналитика посещаемости: подсчет людей на входе/выходе для управления HVACПротоколы: ONVIF (для интеграции VMS), REST API (для событий), RTSP (только для превью, не для основной записи).

Интеграция ОПС и СОУЭ с BMS

Что передаем в BMS:

— Сигналы «Пожар», «Внимание», «Неисправность»

— Статус зон (взята на охрану/снята)

— Состояние датчиков (норма/тревога/неисправность)

— Статус исполнительных устройств (клапаны, вентиляторы)

Что получаем из BMS:

— Команды на тестирование системы

— Расписание автоматических тестов

Сценарии:

— При сигнале «Пожар»: разблокировка СКУД, отключение вентиляции, включение дымоудаления, активация СОУЭ, вызов лифтов на первый этаж, передача сигнала в службу безопасности

— Блокировка ложных срабатываний: если два датчика в одной зоне сработали с интервалом менее 3 секунд - запрос подтверждения у оператора

Протоколы: Modbus TCP (наиболее распространен для ОПС), OPC UA (для критичных систем), сухие контакты (для простых интеграций).

Интеграция систем учета ресурсов (АСКУЭ, вода, тепло)

Что передаем в BMS:

— Показания счетчиков (текущие, суточные, месячные)

— Статус каналов связи

— Аварийные сигналы (превышение лимита, утечка)

Сценарии:

— Автоматическое формирование отчетов по энергопотреблению

— Выявление аномалий (потребление в нерабочее время)

— Интеграция с биллинговыми системами

— Оптимизация тарифов (переключение нагрузок на ночные часы)

Протоколы: Modbus RTU/TCP (счетчики), M-Bus (теплосчетчики), BACnet (агрегация данных).

4. Архитектурные паттерны интеграции

Централизованная архитектура (Hub-and-Spoke)

Все подсистемы подключаются напрямую к центральному BMS-серверу.

Преимущества:

— Простота управления и мониторинга

— Единая точка конфигурирования

— Легкость добавления новых подсистем

Недостатки:

— Единая точка отказа (центральный сервер)

— Нагрузка на центральный сервер

— Сложность масштабирования

Применение: небольшие объекты (до 5000 м²), ограниченное количество подсистем.

Распределенная архитектура (Distributed)

Каждая подсистема имеет свой контроллер/шлюз, которые обмениваются данными через шину данных или сеть.

Преимущества:

— Отказоустойчивость (отказ одного узла не влияет на другие)

— Масштабируемость

— Распределение нагрузки

Недостатки:

— Сложность проектирования

— Требуются компетенции в сетевых технологиях

— Выше стоимость оборудования

Применение: средние и крупные объекты (от 5000 м²), критичная инфраструктура.

Гибридная архитектура (Hybrid)

Комбинация централизованного управления и распределенной обработки данных. Локальные контроллеры принимают решения в реальном времени, центральный сервер агрегирует данные и реализует кросс-системные сценарии.

Преимущества:

— Баланс между надежностью и управляемостью

— Локальная автономность при потере связи с центром

— Гибкость в выборе протоколов

Применение: большинство современных проектов коммерческой недвижимости.

Edge-архитектура (Edge Computing)

Обработка данных происходит на периферийных устройствах (камеры с аналитикой, интеллектуальные контроллеры), в центр передаются только результаты обработки.

Преимущества:

— Снижение нагрузки на сеть

— Минимальная задержка (low latency)

— Экономия на хранении данных

Недостатки:

— Требует более мощного периферийного оборудования

— Сложность обновления ПО на множестве устройств

Применение: объекты с большим количеством данных (видеоаналитика, IoT-датчики).

5. Кейс: интеграция систем в бизнес-центре класса А (45 000 м²)

Исходные данные:

— Объект: многофункциональный комплекс (офисы, ритейл, паркинг)

— Этажность: 18 этажей + 3 подземных уровня

— Системы: СКУД (250 точек доступа), видеонаблюдение (320 камер), ОПС (1200 датчиков), HVAC (40 приточных установок), освещение (DALI), лифты (12 штук), паркинг (400 мест)

Задача:Объединить все системы в единую BMS для:

— Снижения операционных расходов на 20%

— Повышения уровня безопасности

— Автоматизации рутинных операций

— Предоставления аналитики для управляющей компании

Архитектурное решение:

Уровень 0-1: Распределенные контроллеры по этажам (DDC-контроллеры Siemens Desigo)

Уровень 2:

— BMS-сервер (Siemens Desigo CC)

— Отдельные серверы для подсистем (VMS Milestone, СКУД Sigur, ОПС Болид)

— OPC UA Server для интеграции разнородных систем

Уровень 3:

— Веб-портал для арендаторов

— Интеграция с 1С:Управление недвижимостью

— Мобильное приложение для службы эксплуатации

Реализованные сценарии:

Сценарий «Утро понедельника»:

— 07:00: автоматическая активация HVAC за 1 час до начала рабочего дня

— 07:30: разблокировка основных входов по расписанию

— 08:00: освещение в офисах включается по датчикам присутствия

— 08:00-09:00: лифты работают в режиме «Основной вход» (все кабины на первом этаже)

Сценарий «Пожарная тревога»:

— Срабатывание датчика ОПС → подтверждение второй зоной → команда BMS— Разблокировка всех СКУД (эвакуационные выходы)

— Отключение приточной вентиляции, включение дымоудаления

— Активация СОУЭ (голосовые сообщения по этажам)

— Лифты: принудительный спуск на 1 этаж, отключение

— Камеры PTZ: автоматический поворот в зону тревоги, начало записи

— Уведомление службе безопасности (push на мобильное приложение)

— Передача сигнала в МЧС (автоматический дозвон)

Сценарий «Энергоэффективность»:

— Датчики присутствия в переговорных → отключение света и HVAC при отсутствии людей более 15 минут

— Интеграция с погодной станцией → корректировка работы HVAC в зависимости от уличной температуры

— Учет тарифов электроэнергии → смещение энергоемких процессов на ночные часы

— Аналитика потребления → выявление аномалий, автоматические заявки в CMMS

Сценарий «Паркинг»:

— Распознавание номеров на въезде → проверка в базе СКУД (сотрудник/гость)

— Для сотрудников: автоматическое открытие шлагбаума, поиск свободного места

— Для гостей: выдача талона, перенаправление на свободные места

— Интеграция с системой оплаты (бесконтактная оплата)

Результаты через 12 месяцев эксплуатации:

— Снижение энергопотребления на 23% (оптимизация HVAC и освещения)

— Сокращение персонала эксплуатации на 2 штатные единицы (автоматизация мониторинга)

— Уменьшение времени реакции на инциденты с 15 до 3 минут

— Снижение ложных срабатываний ОПС на 67% (перекрестная проверка с видеонаблюдением)

— ROI проекта: 2.8 года (при плановых 4 годах).

6. Чек-лист для технического специалиста: 10 вопросов перед началом интеграции

Определены ли все точки интеграции между подсистемами? (Составлен матрица интеграции)

Выбраны ли протоколы для каждой интеграции? (BACnet, Modbus, OPC UA, REST API)

Предусмотрена ли резервная связь между критичными системами? (Дублирование каналов)

Выполнен ли расчет нагрузки на сеть? (Пропускная способность, QoS)

Определены ли требования к времени отклика? (Real-time vs near real-time vs batch)

Предусмотрена ли кибербезопасность? (Сегментация сети, VLAN, firewall, шифрование)

Есть ли план тестирования интеграции? (Unit-тесты, интеграционные тесты, нагрузочные тесты)

Определены ли SLA для каждой подсистемы? (Uptime, время восстановления, время отклика)

Предусмотрено ли логирование событий? (Централизованный сбор логов, SIEM)

Есть ли документация по API и протоколам? (Swagger, спецификации, карты регистров)

Если на 3+ вопроса ответ «нет» или «не определились» — высок риск проблем на этапе интеграции.

7. Типичные ошибки и как их избежать

Ошибка 1: Интеграция «всего со всем»

Попытка соединить все системы между собой создает «спагетти-архитектуру», которую невозможно поддерживать.

Решение: Используйте шинную архитектуру (ESB) или промежуточное ПО (middleware). Каждая система подключается к шине, а не друг к другу напрямую.

Ошибка 2: Игнорирование кибербезопасности

Подключение систем безопасности к общей сети без сегментации создает уязвимости.

Решение: Сегментация сети (VLAN), DMZ для публичных сервисов, firewall между сегментами, регулярное обновление ПО, отключение неиспользуемых портов и сервисов.

Ошибка 3: Отсутствие стандартизации данных

Каждая система использует свою терминологию (Door1, AccessPoint_01, Вход_1).

Решение: Разработка единого глоссария, использование стандартов (Brick Schema, Project Haystack), нормализация данных на уровне middleware.

Ошибка 4: Перегрузка сети видеоданными

Попытка передачи видеопотоков через BMS приводит к коллапсу сети.

Решение: Видео остается в VMS, в BMS передаются только метаданные и события. Для превью используйте отдельные low-bitrate потоки.Ошибка 5: Отсутствие плана миграции

Попытка внедрить BMS «одним днем» на работающем объекте.

Решение: Поэтапная миграция с параллельной работой старой и новой систем, пилотные зоны, откат на старую систему при проблемах.

8. Что предлагает СТРОЙСВЯЗЬ в области интеграции

Мы не просто монтируем слаботочные системы — мы создаем единую цифровую экосистему здания:

— Предпроектный аудит: Анализ существующей инфраструктуры, выбор оптимальной архитектуры интеграции, расчет TCO.

— Проектирование: Разработка детальной проектной документации с описанием всех точек интеграции, протоколов, сценариев работы.

— Подбор оборудования: Вендор-независимый подход, подбор совместимого оборудования с учетом бюджета и требований.

— Интеграция и пусконаладка: Настройка шлюзов, программирование сценариев, тестирование интеграции, обучение персонала.

— Поддержка и развитие: Техническая поддержка, обновление ПО, добавление новых сценариев, интеграция дополнительных систем.

9. Тренды и будущее интеграции

Цифровые двойники (Digital Twin)

Создание виртуальной копии здания для моделирования сценариев, предиктивной аналитики и оптимизации эксплуатации.

AI и машинное обучение

Автоматическое выявление аномалий в работе систем, предиктивное обслуживание (predictive maintenance), оптимизация энергопотребления на основе исторических данных.

Интеграция с умными городами

Передача данных о трафике, энергопотреблении, парковках в городские системы, участие в программах Demand Response.

Устойчивое развитие (ESG)

BMS как инструмент достижения целей по снижению углеродного следа, сертификации LEED/BREEAM.

5G и беспроводные технологии

Замена проводных датчиков на беспроводные (LoRaWAN, Zigbee, WirelessHART), упрощение монтажа и масштабирования.

Заключение

Интеграция слаботочных систем с BMS - это не просто «соединить провода», а создание интеллектуальной среды, где системы работают согласованно для достижения бизнес-целей: снижения затрат, повышения безопасности, комфорта и устойчивости.

Успешная интеграция требует:

— Глубокого понимания архитектуры и протоколов

— Тщательного планирования и проектирования

— Выбора правильных инструментов и стандартов

— Поэтапной реализации с тестированием

— Квалификации команды интегратора

Инвестиции в грамотную интеграцию окупаются за 2-4 года за счет снижения OPEX, повышения эффективности и продления срока службы оборудования.

Часто задаваемые вопросы (для технических специалистов)

Сколько времени занимает интеграция BMS на среднем объекте?

Для объекта 10 000-20 000 м² полный цикл (проектирование, поставка, монтаж, пусконаладка) занимает 4-8 месяцев. Из них непосредственно интеграция и тестирование — 6-10 недель. Сроки зависят от количества подсистем, сложности сценариев и готовности инфраструктуры.

Какой бюджет закладывать на интеграцию?

Стоимость интеграции составляет 15-25% от общей стоимости слаботочных систем. Для объекта 20 000 м² с полным набором систем бюджет на интеграцию составит 2-5 млн ₽ (без учета стоимости оборудования BMS). Точная сумма определяется после аудита и выбора архитектуры.

Можно ли интегрировать системы разных вендоров?

Да, это стандартная практика. Для этого используются открытые протоколы (BACnet, OPC UA, Modbus) или middleware-платформы. Основная сложность — не техническая совместимость, а семантическая (разная терминология и структура данных). Решается разработкой единой информационной модели.

Что делать, если оборудование не поддерживает стандартные протоколы?

Варианты:

1) Замена оборудования на совместимое;

2) Использование шлюзов (gateways) для конвертации протоколов;

3) Разработка кастомных драйверов. Выбор зависит от бюджета и критичности системы.

Как обеспечить кибербезопасность интегрированной системы?

Многоуровневая защита: сегментация сети (VLAN), firewall между сегментами, VPN для удаленного доступа, регулярное обновление ПО и прошивок, отключение неиспользуемых сервисов, мониторинг трафика (SIEM), физическая защита серверных, обучение персонала. Соответствие требованиям ФСТЭК и 152-ФЗ обязательно для объектов КИИ.

Можно ли модернизировать существующую BMS без остановки систем?

Да, используется поэтапная миграция: параллельная работа старой и новой систем, перенос подсистем по одной, тестирование перед переключением, возможность отката. Критичные системы переводятся в нерабочее время. Полный цикл модернизации без остановки объекта -

 стандартная практика.

В профессиональной среде принято считать, что детализированное техническое задание (ТЗ) с прописанными спецификациями, сроками и критериями приемки — достаточная гарантия соответствия бюджета и результата. На практике же даже безупречное ТЗ не покрывает целый класс системных рисков, которые проявляются на этапах интеграции, масштабирования и долгосрочной эксплуатации.

В этой статье — не про «дешево против дорого», а про методологию выявления и квантификации скрытых затрат, которые не фиксируются в смете, но определяют реальную совокупную стоимость владения (ТСО) слаботочной инфраструктуры.

1. Категории рисков, не покрываемых типовым ТЗ

Интеграционная сложность

Почему не фиксируется в ТЗ: ТЗ описывает подсистемы по отдельности, но не протоколы взаимодействия, latency-требования, сценарии отказов.

Проявление и финансовый эффект: Рост трудозатрат на стыковку на 25–40%, необходимость доработки ПО, простой при вводе в эксплуатацию.

Жизненный цикл компонентов

Почему не фиксируется в ТЗ: В ТЗ указываются модели оборудования, но не их roadmap, совместимость с будущими версиями ПО, доступность запчастей.

Проявление и финансовый эффект: Досрочное моральное устаревание, невозможность масштабирования без замены ядра системы, рост OPEX на поддержку устаревших версий.

Цепочки поставок и локализация

Почему не фиксируется в ТЗ: ТЗ не регулирует альтернативы при снятии оборудования с производства, сроки поставки, условия сервисной поддержки.

Проявление и финансовый эффект: Простои из-за задержек комплектующих, вынужденная замена на неоптимизированные аналоги, рост стоимости ТО.

Человеческий фактор эксплуатации

Почему не фиксируется в ТЗ: ТЗ описывает функционал, но не требования к компетенциям персонала, сценарии ошибок, процедуры восстановления.

Проявление и финансовый эффект: Рост инцидентов из-за неверной эксплуатации, увеличение нагрузки на службу поддержки, снижение uptime.

Ключевой тезис: ТЗ — необходимый, но недостаточный инструмент управления стоимостью. Реальный контроль затрат требует дополнительного слоя риск-менеджмента, интегрированного в процесс сопровождения проекта.

2. Методология оценки скрытых затрат: от качественных рисков к количественным метрикам

Для технически подкованного заказчика важно перевести риски в финансовые показатели. Предлагаем упрощенную методику оценки.

Шаг 1: Идентификация рисков по категориям

Используйте чек-лист на основе 5 категорий выше. Для каждого риска зафиксируйте:

— Вероятность проявления (низкая / средняя / высокая)

— Потенциальный финансовый эффект (диапазон в рублях)

— Влияние на сроки (дни/недели простоя)

Шаг 2: Квантификация через сценарный анализ

Пример для риска «интеграционная сложность СКУД + видеонаблюдение + ОПС»:

Сценарий «Базовый» (штатная интеграция по ONVIF/OSDP):

— Вероятность: 60%— Доп. затраты: 0 ₽

— Влияние на сроки: 0 дней

Сценарий «Умеренный» (необходимость доработки драйверов):

— Вероятность: 30%

— Доп. затраты: +180 000

– 350 000 ₽— Влияние на сроки: +7–14 дней

Сценарий «Критический» (несовместимость протоколов, замена ядра):

— Вероятность: 10%

— Доп. затраты: +600 000 – 1 200 000 ₽

— Влияние на сроки: +21–45 дней

Ожидаемое значение риска рассчитывается по формуле:

Σ(Вероятность × Затраты).

Для примера выше: 0.6×0 + 0.3×265 000 + 0.1×900 000 ≈ 170 000 ₽.

Этот подход позволяет обоснованно заложить резерв в бюджет или принять решение о дополнительной предпроектной проработке.

Шаг 3: Включение в модель TCO

Добавьте ожидаемые значения рисков к классической формуле:

TCO = CAPEX (оборудование + СМР + ПНР) + OPEX (ТО + обновления + персонал) + Σ(Ожидаемые значения рисков) − Экономия от превентивных мер (если есть)

Исследования показывают, что учет системных рисков на этапе проектирования снижает непредвиденные затраты на 35–50% в течение первых 3 лет эксплуатации.

3. Практические инструменты снижения рисков (для включения в ТЗ и договор)

Даже при наличии технических специалистов у Заказчика, следующие пункты стоит явно прописать в документации:

Пункт в ТЗ: «Требования к интеграционной архитектуре»

— Указать не только поддерживаемые протоколы (ONVIF Profile S/G, OSDP, BACnet), но и требования к latency, отказоустойчивости, логированию событий.

— Зафиксировать необходимость предварительного PoC (Proof of Concept) для критических узлов интеграции.

— Прописать критерии приемки интеграции: не просто «работает», а «работает под нагрузкой, с восстановлением после сбоя, с корректным аудитом».

Пункт в договоре: «Механизм адаптации к нормативным изменениям»

— Зафиксировать, что при вводе новых СП/ГОСТ в течение 12 месяцев после подписания договора, корректировка проекта выполняется без увеличения стоимости СМР (в пределах согласованного резерва).

— Определить процедуру согласования изменений: сроки, состав рабочей группы, формат документации.

Пункт в спецификации: «Требования к жизненному циклу компонентов»

— Указать минимальный срок гарантии производителя и доступности запчастей (не менее 5 лет).

— Зафиксировать обязанность поставщика уведомлять о EOL (End of Life) оборудования не позднее чем за 12 месяцев.

— Предусмотреть возможность поэтапной модернизации без замены всей системы.

Пункт в регламенте приёмки: «Тестирование под нагрузкой и сценариями отказов»

Включить в программу приемо-сдаточных испытаний (ПСИ) не только функциональные тесты, но и:

— Нагрузочное тестирование (пиковое количество событий/пользователей)

— Тесты на отказоустойчивость (отключение питания, сети, сервера)

— Проверку процедур восстановления (RTO/RPO)

4. Кейс: как учет системных рисков сэкономил 22% бюджета на объекте «Логистический хаб, 28 000 м²»

Исходные данные:

— Объект: складской комплекс с офисной частью, 3 очереди ввода

— Системы: СКС (оптика + медь), СКУД (биометрия + карты), видеонаблюдение (200+ камер), ОПС, интеграция с BMS

— Заказчик: технический департамент с опытными инженерами, детальное ТЗ на 120 страниц

Выявленные риски на этапе предпроектного анализа:

1. Риск несовместимости протоколов СКУД (биометрия) и VMS (видео) — вероятность 40%, потенциальные затраты 450 000 ₽

2. Риск изменения требований к хранению видеоархива (в связи с проектом поправок в 152-ФЗ) — вероятность 25%, затраты 300 000 ₽

3. Риск задержки поставки серверов из-за логистики — вероятность 60%, затраты 200 000 ₽ + простой 10 дней

Превентивные меры:

— Проведен PoC интеграции биометрии и видео за 2 недели до старта СМР (выявлена и устранена несовместимость версий ПО)

— В ТЗ заложена модульная архитектура хранения с возможностью расширения без замены ядра

— В договоре с поставщиком оборудования зафиксированы штрафные санкции за срыв сроков и альтернативные модели на случай задержки

Результат:

— Фактические затраты на интеграцию и адаптацию составили 110 000 ₽ вместо прогнозируемых 950 000 ₽

— Объект введен в эксплуатацию на 5 дней раньше графика

— Экономия за счет превентивного управления рисками: ~22% от бюджета слаботочных систем

5. Чек-лист для технического специалиста: 7 вопросов подрядчику до подписания договора

1. Есть ли у вас опыт интеграции именно тех подсистем, которые указаны в нашем ТЗ? (Запросите 2–3 кейса с контактами для верификации)
2. Как вы управляете рисками изменения нормативной базы в ходе длительного проекта? (Процедура, сроки, ответственность)
3. Какие протоколы и версии ПО вы гарантируете на этапе интеграции? (Фиксация в приложении к договору)
4. Как организован процесс тестирования под нагрузкой и сценариями отказов? (Программа ПСИ, инструменты, критерии)
5. Каков ваш процесс уведомления об EOL оборудования и предложения альтернатив? (SLA по срокам, формат документации)
6. Какие метрики надежности (uptime, MTTR, MTBF) вы гарантируете и как они контролируются? (Мониторинг, отчетность, ответственность)
7. Как вы документально фиксируете изменения в проекте и их влияние на бюджет/сроки? (Форма change request, процедура согласования)

Если подрядчик уклоняется от детальных ответов или предлагает «решить по ходу» — это сигнал о незрелости процессов управления рисками.

Резюме для технического специалиста

— ТЗ — необходимый фундамент, но не панацея от скрытых затрат.

— Ключевые риски лежат в плоскости интеграции, жизненного цикла и регуляторной динамики.

— Управление стоимостью требует перевода качественных рисков в количественные метрики (сценарный анализ, ожидаемое значение).

— Превентивные меры (риск-аудит, PoC, модульная архитектура) окупаются на 2–3 год эксплуатации.

— Выбор подрядчика должен учитывать не только цену, но и зрелость процессов управления неопределенностью.

Часто задаваемые вопросы FAQ (для технических специалистов)

Как обосновать руководству необходимость резерва на риски?

Используйте метод сценарного анализа: покажите диапазон возможных затрат при разных сценариях и ожидаемое значение риска. Это переводит дискуссию из плоскости «интуиция» в плоскость «управляемые метрики».

Что делать, если нормативные требования изменились в ходе проекта?

Заранее предусмотрите в договоре механизм change request с фиксированными сроками согласования и прозрачной методикой оценки влияния на бюджет/сроки. Это снижает конфликтность и ускоряет принятие решений.

Как проверить готовность подрядчика к сложной интеграции?

Запросите не просто список выполненных проектов, а архитектурные схемы и протоколы тестирования интеграции по аналогичным объектам. Готовность предоставить такие документы — маркер зрелости процессов.

Какие метрики надежности реально контролировать?

Uptime (доступность системы), MTTR (среднее время восстановления), MTBF (наработка на отказ). Важно, чтобы эти метрики были зафиксированы в договоре и подкреплены процедурой мониторинга и отчетности.

Как минимизировать риски морального устаревания оборудования?

Закладывайте модульную архитектуру с четкими интерфейсами между компонентами. Это позволяет заменять отдельные подсистемы без перестройки всей инфраструктуры.

7 марта 2026 года группа компаний СТРОЙСВЯЗЬ стала одним из ключевых спонсоров и активным участником яркого спортивного праздника на лыжной базе Битцевский парк. Забег на «Кубок Созонова» собрал друзей и сотрудников компании и их семьи, объединив всех в атмосфере спорта и взаимной поддержки. Ранний сбор участников ознаменовался проверкой экипировки, разминкой и стартом по дистанциям разной сложности — от лёгких трасс для новичков и детей до полноценных маршрутов для опытных лыжников. Компания обеспечила призовой фонд и прокат инвентаря, создав все условия для комфортного участия.

Сбор команды у стартовой линии — готовность номер один!

Для СТРОЙСВЯЗЬ это мероприятие стало важным событием, укрепившим корпоративную культуру. Спорт помогает сотрудникам сплотиться, снять стресс от рабочих задач и почувствовать настоящую командную поддержку. Участие целыми семьями подчеркнуло ценности компании: забота о людях выходит за рамки офиса, затрагивая их личную жизнь и здоровье.

Финишеры и призёры — эмоции на высоте!

Такой формат — не просто забег, а возможность перезагрузиться, обменяться опытом и зарядиться энергией для новых проектов. СТРОЙСВЯЗЬ подтверждает приверженность идее здорового образа жизни, регулярно поддерживая спортивные инициативы для сотрудников и их близких.

Команда СТРОЙСВЯЗЬ на финише — вместе сильнее!

"Этот забег показал, как спорт объединяет людей и делает коллектив крепче. Это инвестиция в благополучие нашей команды», — отметили представители компании. Мероприятие прошло на одном дыхании, оставив яркие воспоминания. СТРОЙСВЯЗЬ с нетерпением ждёт новых спортивных встреч! 🎿

Современное здание — это сложный «живой организм»: вентиляция, отопление, кондиционирование, освещение, электроснабжение, системы безопасности, IT‑инфраструктура. Если всем этим управляют вручную или разрозненными контроллерами, рано или поздно появляются лишние затраты и «слепые зоны» по управлению. В какой момент имеет смысл переходить к BMS (Building Management System, системе управления зданием), а когда это будет избыточно?

Что такое BMS простыми словами

BMS (Building Management System) — это единая «надстройка» над инженерными системами здания.

Через один интерфейс диспетчер или инженер видит и управляет:

•  отоплением, вентиляцией и кондиционированием (HVAC);
•  освещением и электроснабжением;
•  системами видеонаблюдения, СКУД, охранной и пожарной сигнализацией;
•  частью IT‑инфраструктуры и вспомогательных систем (климат в серверных, работа оборудования и т.п.).

Задача BMS — не просто «всё свести на один экран», а сделать работу здания предсказуемой, энергоэффективной и безопасной. Система собирает данные с датчиков и контроллеров, применяет заданные сценарии и автоматические правила и, при необходимости, передаёт информацию обслуживающему персоналу.

Когда BMS действительно нужна

BMS окупается там, где:

•  много инженерных систем и зон с разными режимами работы;
•  высокие расходы на электроэнергию и тепловую энергию;
•  есть требования по непрерывности процессов и безопасности;
•  эксплуатация здания уже превратилась в постоянное «ручное тушение пожаров».

Типичные объекты, где BMS оправдана:

1. Крупные офисные и бизнес‑центры

Много арендаторов, переменная загрузка по времени, разные требования к комфорту, необходимость прозрачного учёта энергопотребления.

2. Промышленные предприятия и склады

Большие цеха и склады, несколько систем вентиляции и отопления, локальные зоны с особыми требованиями (горячие участки, холодильные комнаты, чистые зоны).

3. Медицинские учреждения и высокотехнологичные производства

Строгие требования к температуре, влажности, давлению, качеству воздуха. Любое отклонение может быть критичным.

4. Многофункциональные комплексы

Торгово‑офисные центры, логистические хабы, технопарки, где в одном здании уживаются разные сценарии использования.

5. Здания, нацеленные на долгосрочную эксплуатацию и снижение операционных затрат

Например, объекты, которые владелец не собирается «строить и продавать», а планирует эксплуатировать сам 10–20 лет.

Когда BMS можно отложить

Есть объекты, где сложная централизованная система управления зданием будет избыточной:

•  небольшой офис или магазин с одной сплит‑системой, парой кондиционеров и простым освещением;
•  склад без сложных климатических требований, который работает по простому графику;
•  административное здание, где все системы уже автоматизированы локальными термостатами и реле, а задач по аналитике и оптимизации нет.

Если в здании:

• немного инженерных систем;
•  нет требования к детальному учёту энергопотребления;
•  расходы на эксплуатацию не критичны для собственника,то достаточно локальной автоматики (программаторы, датчики движения, «умные» термостаты) без полноценной BMS.

Зачем интегрировать видеонаблюдение, HVAC, освещение и безопасность

Сильная сторона BMS — не просто мониторинг, а интеграция. Когда системы «умеют разговаривать» друг с другом, появляются сценарии, которые в ручном режиме реализовать сложно или дорого.

1. HVAC (отопление, вентиляция, кондиционирование)

Примеры сценариев:

• регулирование температуры и расхода воздуха в зависимости от фактической загрузки помещений (по датчикам присутствия или данным из системы доступа);
• автоматический переход в экономичный режим в нерабочие часы или выходные;
• снижение нагрузки на системы кондиционирования с учётом наружной температуры и инсоляции.

Результат — меньше «перетопа» и «перехолаживания», стабильный комфорт и понятные расходы.

2. Освещение

BMS позволяет:

•  включать и выключать свет по расписанию и/или по датчикам движения;регулировать яркость в зависимости от естественного освещения у окон;
•  реализовывать сценарии «рабочий день», «дежурный свет», «ночной режим охраны».

 На больших площадях (офисы open‑space, склады, паркинги) автоматизация освещения даёт ощутимую экономию.

3. Видеонаблюдение и системы безопасности

•  при тревожном событии (взлом, открытие двери в нерабочее время, срабатывание датчика) — автоматическое включение света в зоне и вывод нужной камеры на монитор;
•  использование данных СКУД и видеоаналитики для управления HVAC и освещением по факту присутствия людей;
•  более наглядный журнал событий: к любому инциденту есть привязка к видеозаписи и реакциям инженерных систем.

4. Пожарная безопасность и эвакуация

Как только поступает сигнал о пожаре:

•  выключается или перестраивается вентиляция, чтобы предотвратить распространение дыма;
•  включается аварийное и эвакуационное освещение;
•  автоматически разблокируются нужные двери и турникеты;
•  на пульте оператора появляется понятная схема, что и где происходит.

 Такое поведение систем сложно обеспечить без единого «мозга»

Примеры экономии на содержании зданий

Экономический эффект от BMS формируется из нескольких составляющих.

1. Оптимизация энергопотребления

•  HVAC работает не «на максимум всегда», а по реальной потребности: корректируются уставки температур, режимы вентиляции, графики работы.
•  Освещение включается только там, где это нужно, и в те часы, когда люди реально присутствуют.
•  Снижается нагрузка на электросети и оборудование, уменьшается пик потребления.

2. Снижение эксплуатационных затрат

 Инженеры и обслуживающий персонал тратят меньше времени на обходы и «ручное» управление — основная информация доступна в одном интерфейсе.

 Появляется возможность планировать обслуживание по состоянию (по трендам температуры, числу срабатываний, часам наработки), а не только по календарю.

 Быстрее находятся причины неисправностей: BMS сохраняет историю параметров и событий, поэтому проще понять, что произошло «до отказа».

3. Повышение ресурса оборудования

•  Оборудование реже работает в экстремальных режимах (перегрев, перегрузка, частые включения‑выключения).
•  Своевременное обслуживание снижает риск аварийных ремонтов и внеплановых простоев.

4. Управляемость и прогнозируемость

•  Собственник здания и управляющая компания получают прозрачную картину: где, когда и за счёт чего здание потребляет ресурсы.
• Легче обосновать инвестиции в модернизацию и энергоэффективные решения: есть данные «до/после», а не ощущения.

Даже без точных процентов понятно: на средних и крупных объектах счёт за электроэнергию, тепло и эксплуатацию — один из главных пунктов в OPEX. Если BMS позволяет этот пункт заметно «поджать» и при этом улучшить комфорт и безопасность, проект обычно окупается в разумный срок.

Как понять, нужна ли BMS именно вашему объекту

Условно можно пройтись по нескольким вопросам:

1. Площадь и сложность здания

Есть ли несколько этажей, корпусов, зон с разными режимами работы?

Много ли инженерных систем?

2. Счета за энергоресурсы

Занимают ли они значимую долю в бюджете?

Есть ли понятная аналитика, откуда берутся цифры?

3. Количество жалоб и ручных операций

Часто ли сотрудники жалуются на жару/холод/сквозняк/темноту?

Насколько много времени уходит у эксплуатационной службы на «ручное управление»?

4. Требования к безопасности и непрерывности работы

Насколько критичны температурно‑влажностные режимы, электроснабжение, доступ?

Есть ли риски простоев производства или потерь товара?

5. Планы на объект

Планируется ли долгосрочная эксплуатация и повышение класса здания (комфорт, «зелёные» стандарты, привлекательность для арендаторов)?

Если на большинство вопросов ответ «да» и «это важно», BMS — логичный следующий шаг. Если же объект прост, расходы невелики, а задач аналитики и интеграции нет, достаточно локальной автоматизации.

Итог

BMS — это не модный термин, а инструмент управления зданием как единым целым. Она особенно эффективна на:

•  крупных офисных, торговых и промышленно‑складских объектах;
•  комплексах с высокой стоимостью простоев и энергоресурсов;
•  зданиях, где собственник хочет не просто «чтобы работало», а понимать, как и за какие деньги оно работает.

Правильно спроектированная и внедрённая BMS помогает снизить расходы на содержание, повысить комфорт и безопасность и делает здание по‑настоящему управляемым.

В 2026 году перед компаниями, внедряющими видеонаблюдение, стоит принципиальный выбор: обрабатывать видеопотоки локально на камерах и серверах (Edge AI) или отправлять всё в облако? Ответ не универсален — всё зависит от конкретного сценария, бюджета, требуемой скорости реакции и инфраструктуры. Рассмотрим обе архитектуры, их экономическую целесообразность и практические сценарии применения.

Что такое Edge AI и облачная аналитика видео?

Edge AI (локальная аналитика):

Edge AI — это обработка видеопотока непосредственно на устройстве (камере, видеорегистраторе или специализированном сервере на объекте). Камера с встроенным нейропроцессором (NPU) анализирует видео и отправляет в облако или на центральный сервер только метаданные (информацию о событиях), а не сам видеопоток.

Пример: IP-камера с NPU обнаруживает человека, определяет его позу, и отправляет на сервер только текстовое сообщение: "Человек обнаружен в зоне парковки в 14:32:15, координаты X:120, Y:240". Вместо отправки нескольких мегабайт видеоданных в секунду.

Облачная аналитика видео

Облачная аналитика предполагает отправку полного видеопотока на удалённые серверы облачного провайдера, где происходит вся обработка, хранение и анализ данных. Клиент может управлять системой через веб-интерфейс или мобильное приложение.

Пример: камера в реальном времени передаёт видеопоток (4-10 Мбит/с) на серверы облачного сервиса, там запускаются модели ИИ, и результаты возвращаются обратно

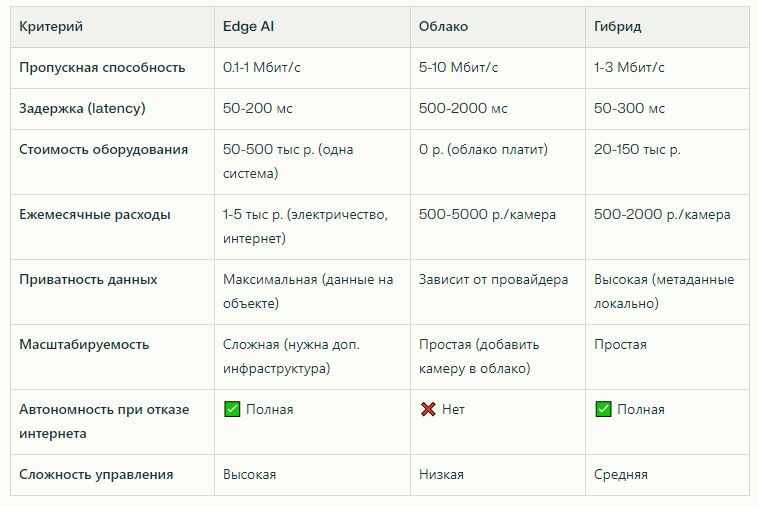

Когда Edge AI экономнее?

1. Низкая пропускная способность сети

Если у вас ограниченный интернет-канал (спутниковая связь, МОБЫ на удалённых объектах, сельская местность), Edge AI снижает требования к пропускной способности на 80-95%

Расчёт для 8 IP-камер (2 Мбит/с каждая):

•  Облачное решение: 8 камер × 2 Мбит/с = 16 Мбит/с постоянно (требуется канал минимум 25 Мбит/с для стабильности)
•  Edge AI (только метаданные): 8 камер × 0.1 Мбит/с (метаданные) = 0.8 Мбит/с
•  Экономия пропускной способности: на 95%

Финансовая выгода: если канал стоит 5000 рублей/месяц за 25 Мбит/с, при Edge AI можно использовать канал 2 Мбит/с (500 рублей/месяц). Экономия: 4500 рублей/месяц = 54 000 рублей/год.

2. Требуется минимальная задержка (latency)

Для систем, где реагирование должно быть мгновенным (охрана периметра, активная защита, управление производством), Edge AI даёт преимущество.

•  Edge AI: задержка 50-200 миллисекунд (обработка происходит на месте)
•  Облако: задержка 500-2000 миллисекунд (видео передаётся, обрабатывается, результат возвращается)

 Для системы активной защиты с автоматическим запуском сирены при обнаружении вторжения Edge AI будет срабатывать на 1-2 секунды быстрее.

3. Требуется высокий уровень приватности и соответствие стандартам

Если вы обрабатываете личные данные (лица людей, номера пластин), регуляции (GDPR, HIPAA, российские требования по защите ПДн) требуют минимизировать передачу чувствительных данных.

•  Edge AI: видео остаётся на объекте, в облако отправляются только метаданные ("лицо человека #123" вместо фото лица)
•  Облако: полное видео с данными отправляется в облако, где создаётся потенциальный риск утечки

4. Объект работает в условиях нестабильного интернета

Если критично, чтобы система работала 24/7 даже при отключении интернета, Edge AI продолжает функционировать автономно.

• Edge AI: даже без облака система обнаруживает события, записывает локальный архив, может активировать локальные сценарии (включить свет, заблокировать дверь)
•  Облако: при отключении интернета система ослепнет и не сможет выполнять аналитику

Когда облачное решение выгоднее?

1. Много камер и растущая система

Облако предлагает неограниченную масштабируемость. Если вам нужно управлять 5 объектами с 50 камерами каждый, облако решает эту задачу централизованно.

•  Edge AI: нужно устанавливать отдельное оборудование на каждом объекте, обновлять модели ИИ на каждом устройстве, управлять 5 независимыми системами
•  Облако: единая панель управления, централизованные обновления, автоматическое масштабирование

Финансовая выгода облака при масштабировании:

•  Edge AI на 250 камер: 250 × 50 000 рублей (серверное оборудование) = 12,5 млн рублей капитальных вложений
•  Облако на 250 камер: 250 × 500 рублей/месяц = 1,5 млн рублей в год (операционные расходы, без капитальных вложений)

2. Требуется сложная аналитика и глубокие инсайты

Облако предоставляет мощные GPU/TPU для запуска сложных моделей машинного обучения, которые требуют анализа больших объёмов исторических данных.

Примеры сложной аналитики:

•  Анализ поведения покупателей за месяц (тепловые карты, маршруты, время в зонах)
•  Предиктивный анализ (прогноз аномалий через 24 часа на основе паттернов)
•  Обучение новых моделей на основе накопленных данных

 Edge AI на локальном оборудовании не справится с такими задачами в разумные сроки.

3. Нет персонала для управления инфраструктурой

Облако избавляет от необходимости нанимать ИТ-инженеров для обслуживания серверов, обновления ПО, резервного копирования.

•  Edge AI: нужен ИТ-инженер (зарплата 100-200 тыс рублей/месяц) + затраты на оборудование
•  Облако: SaaS-модель, всё включено в подписку

Сравнительная таблица: Edge AI vs Облако

Практические расчёты: когда что выбрать?

Сценарий 1: Небольшой офис (16 камер, хороший интернет, медленная реакция допустима)

Edge AI:

•  Серверное оборудование с NPU: 200 тыс рублей
•  Установка и настройка: 50 тыс рублей
•  Ежемесячно: 3 тыс рублей (электричество, интернет 2 Мбит/с)
•  3-летний TCO: 200 + 50 + (3 × 12 × 3) = 362 тыс рублей

Облако:

•  Оборудование: 0 рублей
•  Ежемесячно: 16 камер × 500 рублей = 8 тыс рублей (облачный тариф)3-летний
•  TCO: 8 × 12 × 3 = 288 тыс рублей

Вывод: облако немного дешевле, но Edge AI даст полную приватность и автономность.

Сценарий 2: Производство (50 камер, критична скорость реакции, интернет 5 Мбит/с)

Edge AI:

•  Серверное оборудование: 500 тыс рублей
•  Установка: 100 тыс рублей
•  Ежемесячно: 5 тыс рублей3-летний TCO: 500 + 100 + (5 × 12 × 3) = 780 тыс рублей

Облако:

•  Оборудование: 0 рублей
•  Ежемесячно: 50 × 500 = 25 тыс рублей3-летний
•  TCO: 25 × 12 × 3 = 900 тыс рублей

Вывод: Edge AI выигрывает на 120 тыс рублей + даёт минимальную задержку (критично на производстве).

Сценарий 3: Сеть из 5 магазинов (200 камер, нужна единая панель управления, стабильный интернет)

Edge AI:

 На каждом объекте (×5): 200 тыс рублей

 Установка: 100 тыс × 5 = 500 тыс рублей

 Ежемесячно: 5 тыс × 5 = 25 тыс рублей

 Управление (ИТ-персонал): 120 тыс рублей/месяц

 3-летний TCO: (200×5) + 500 + (25×12×3) + (120×12×3) = 1000 + 500 + 900 + 4320 = 6720 тыс рублей

Облако:

 Оборудование: 0 рублей

 Ежемесячно: 200 × 500 = 100 тыс рублей

 Управление: встроено в SaaS

 3-летний TCO: 100 × 12 × 3 = 3600 тыс рублей

 Вывод: облако выигрывает с огромным преимуществом в 3120 тыс рублей и упрощает управление.

Гибридные решения: лучшее из двух миров

Гибридная архитектура (Edge + Cloud) становится всё более популярной в 2026 году.

Идея: обрабатывать на краю, отправлять в облако только когда нужно.

Принцип работы гибридной системы:

• На краю (Edge): камеры обнаруживают события в реальном времени, передают метаданные, записывают локальный архив
• В облако: отправляются только важные события или фрагменты видео для глубокого анализа, обучения моделей, архивирования
• Результат: минимальная задержка + централизованное управление + приватность + масштабируемость

Практический пример: Периметральная охрана производства

Задача: охранять периметр, обнаруживать вторжение и немедленно включать сирену.

Гибридное решение:

•  На краю: IP-камеры с NPU обнаруживают человека у забора → немедленно включают сирену (задержка 100 мс)
•  В облако: отправляется видеофрагмент (30 сек) для проверки охранником и логирования
•  Трафик: только 30-60 сек видео в событие (вместо постоянной трансляции 5 Мбит/с)

Расчёт экономии:

•  Облако 24/7: 5 Мбит/с = 1620 Гб/месяц = 2000 рублей/месяц (хранение + трафик)
•  Гибрид: 10 событий/день × 30 сек × 5 Мбит/с = 1.5 Гб/месяц = 50 рублей/месяц
•  Экономия: 1950 рублей/месяц = 23 400 рублей/год

Архитектуры гибридных систем

Модель 1: Edge → Cloud для архива и аналитики

IP-камеры (Edge AI)

 ↓

Обнаружение событий (локально)

 ↓

Метаданные + важные события → Облако

 ↓

Глубокая аналитика, история, отчёты

Лучше всего для: безопасность, логистика, розница

Модель 2: Cloud обучение моделей → Edge инференс

Облако: собирает данные, обучает модели ИИ

 ↓

Новая модель скачивается на камеры

 ↓

Edge-камеры выполняют инференс

 ↓

Результаты отправляются в облако

Лучше всего для: массовое развёртывание, когда нужны регулярные обновления моделей

Технологические решения в 2026 году

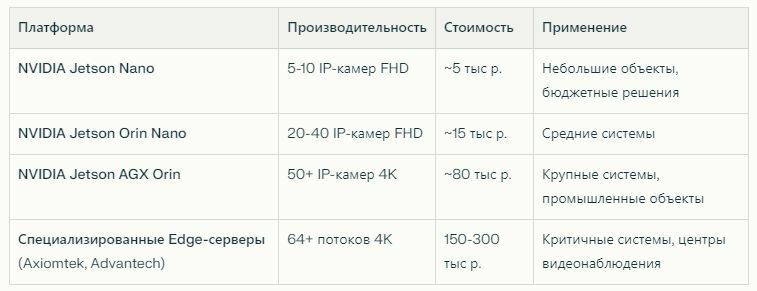

Edge-платформы

Ключевой тренд 2026: NPU (нейропроцессоры) встраиваются прямо в IP-камеры. Уже не требуется отдельный сервер — каждая камера сама анализирует видео.

Облачные платформы видеоаналитики

• Яндекс.Облако, Сбер Cloud: облачные сервисы видеоаналитики с интеграцией в российскую инфраструктуру
• AWS Lookout for Vision, Google Cloud Video Intelligence: глобальные платформы с мощным ИИ
• Lokus (российский): облачное видеонаблюдение для бизнеса, от 200 рублей/месяц за камеру

Гибридные платформы

• BCD Video Analytics: Edge + Cloud, NVIDIA Jetson based
• Axis Communications: встроенный Edge AI в камеры + облачное хранилище
• Hikvision CloudLink: распределённая архитектура Edge/Cloud

Чек-лист выбора: Edge AI vs Облако

Выбирайте Edge AI если:

☐ Интернет медленный или дорогой (< 5 Мбит/с или > 500 рублей/месяц за Мбит)

☐ Требуется минимальная задержка (< 200 мс)

☐ Критична приватность данных

☐ Система должна работать без интернета

☐ Один-два объекта, не планируется масштабирование

☐ У вас есть ИТ-персонал для управления

Выбирайте Облако если:

☐ Интернет стабильный и быстрый (> 5 Мбит/с)

☐ Планируется масштабирование (много объектов)

☐ Нужна единая панель управления для всех объектов

☐ Требуется сложная аналитика и глубокие инсайты

☐ Нет персонала для управления инфраструктурой

☐ Хотите избежать капитальных вложений

Выбирайте Гибрид если:

☐ Нужна скорость реакции + централизованное управление

☐ Интернет нестабильный, но дорогой (нужно экономить трафик)

☐ Критична и приватность, и масштабируемость

☐ Растущая система с перспективой развития

Заключение

В 2026 году выбор между Edge AI и облачной аналитикой видео — это не выбор "лучше или хуже", а выбор оптимального баланса между скоростью, стоимостью, приватностью и управляемостью для вашего конкретного сценария.

Edge AI доминирует в критичных приложениях (охрана, производство), где нужна мгновенная реакция и нет высокоскоростного интернета.

Облако доминирует в масштабируемых системах (сети магазинов, многоуровневые офисы), где важна централизация управления.

Гибридные решения становятся стандартом: они дают лучшее из обоих миров, позволяя компаниям строить масштабируемые, быстрые и экономичные системы видеонаблюдения.

Энергопотребление слаботочных систем часто остаётся в тени при проектировании и монтаже. Однако видеонаблюдение, беспроводные сети и структурированная кабельная система работают круглосуточно, и их суммарные расходы на электроэнергию могут составлять значительную часть операционных расходов предприятия. В этой статье разбираемся, как рационально организовать эти системы без ущерба для функциональности, но с заметной экономией на счётах.

Сколько электроэнергии потребляет система видеонаблюдения?

Расчёт энергопотребления одной IP-камерыСредняя IP-камера потребляет от 5 до 10 Ватт в час в зависимости от типа, разрешения и функций (основное энергопотребление: матрица, инфракрасная подсветка, внутренний процессор).

Примеры расчёта суточного потребления:

•  IP-камера 5 Вт, работающая 24/7: 5 Вт × 24 часа = 120 Вт·ч в сутки (0,12 кВт·ч)
•  IP-камера 8 Вт, работающая 24/7: 8 Вт × 24 часа = 192 Вт·ч в сутки (0,192 кВт·ч)
•  PTZ-камера с инфракрасом 15 Вт, работающая 24/7: 15 Вт × 24 часа = 360 Вт·ч в сутки (0,36 кВт·ч)

Годовое потребление системы из 8 камер (по 8 Вт):

•  Суточное: 8 × 192 Вт·ч = 1536 Вт·ч = 1,536 кВт·ч
•  Годовое: 1,536 × 365 дней = 560,64 кВт·ч в год
•  При тарифе 5 рублей за кВт·ч: 2803 рубля в год только на видеонаблюдение

Потребление коммутаторов и сетевого оборудования

Если видеокамеры питаются по технологии PoE (Power over Ethernet), вся мощность подаётся через специальный коммутатор. Сам коммутатор тоже потребляет энергию:

• Простой управляемый коммутатор PoE на 16 портов: 30-50 Вт в режиме ожидания, до 100-150 Вт под нагрузкой
• Коммутатор PoE+ (802.3at) на 48 портов: 80-120 Вт в режиме ожидания
• Высокомощный коммутатор (PoE++ 802.3bt): 150-200+ Вт

Важно знать: PoE-коммутатор не просто передаёт питание — он выпрямляет, стабилизирует и управляет распределением энергии между портами, поэтому часть энергии неизбежно теряется на внутреннее сопротивление и рассеивается в виде тепла.

Структурированная кабельная система: скрытые расходы

СКС сама по себе (медный кабель, разъёмы, розетки, лотки) не потребляет электроэнергию. Однако от качества СКС зависит эффективность передачи питания и данных:

• Плохо экранированный кабель может вызывать затухание сигнала, что приводит к пересередачам данных и избыточному потреблению энергии оборудованием.
• Правильно спроектированная СКС (кабель Cat.6 FTP, качественные разъёмы) снижает потери сигнала на 10-20%, что экономит энергию при передаче данных.

Потребление Wi-Fi сетей: Wi-Fi 5 vs Wi-Fi 6

Wi-Fi 5 (802.11ac)

• Типичная точка доступа: 10-15 Вт в активном режиме
• Стандартный режим энергоэффективности: отсутствует
• Мобильные устройства и IoT расходуют батарею быстрее, так как нет специальных функций экономии энергии

Wi-Fi 6 (802.11ax)

Современный стандарт Wi-Fi 6 включает Target Wake Time (TWT) — революционную функцию, которая позволяет устройствам "договариваться" с маршрутизатором о времени обмена данными. Результаты:

• Точка доступа Wi-Fi 6: 12-18 Вт (примерно столько же, но с лучшей производительностью)
• Снижение энергопотребления клиентских устройств на 30-50% благодаря TWT
• Мобильные устройства работают на 40% дольше без подзарядки
• IoT-датчики экономят до 60% батареи при работе в режиме TWT

Практический пример: система из 20 Wi-Fi точек доступа

• Wi-Fi 5: 20 × 12 Вт = 240 Вт суточное потребление = 87,6 кВт·ч в год
• Wi-Fi 6: 20 × 15 Вт = 300 Вт суточное потребление = 109,5 кВт·ч в год (однако экономия на клиентских устройствах компенсирует разницу в полной системе)

Источники бесперебойного питания (ИБП): КПД и потери

При работе видеонаблюдения и критичного оборудования через ИБП важно учитывать его коэффициент полезного действия (КПД). Это часто забывается, но именно здесь теряется существенная часть энергии.

Типы ИБП и их КПД:

Offline (резервные) ИБП:

• КПД: 92-98% (лучший показатель)
• Режим работы: питает нагрузку от сети, переходит на батарею при сбое
• Рекомендуется для: некритичного оборудования

Line-Interactive ИБП:

• КПД: 95-99% в режиме "ECO"
• Режим работы: непрерывная работа через стабилизатор
• Рекомендуется для: систем видеонаблюдения, маршрутизаторов

Online (двойного преобразования) ИБП:

• КПД: 80-96% (больше потерь из-за двойного преобразования)
• Режим работы: постоянное преобразование AC→DC→AC
• Рекомендуется для: серверов, критичного ИТ-оборудования

Критическая ошибка: неправильный выбор мощности ИБП

Если выбрать ИБП мощностью, намного превышающей реальную нагрузку, КПД резко падает:

Пример:

• ИБП мощностью 800 Вт с подключённой нагрузкой 50 Вт
• ИБП на холостой ход потребляет ~70 Вт
• Из сети забирается: 50 + 70 = 120 Вт
• КПД = (50 / 120) × 100% = 42% ← ужасно!

При правильном выборе (максимальная нагрузка 80-90% от мощности ИБП):

• ИБП 800 Вт с нагрузкой 600 Вт
• КПД = 89% ← нормально!

Вывод: выбирайте ИБП, чтобы реальная нагрузка была 70-90% от его номинальной мощности.

Охлаждение серверных шкафов и мини-ЦОД

Часто упускается из виду, что на охлаждение серверного оборудования может уходить столько же или больше электроэнергии, чем на само оборудование.

Энергопотребление на охлаждение:

• Простой бытовой кондиционер в серверной: 1,5-3 кВт (работает непрерывно)
• Система охлаждения по рядам (для мини-ЦОД): 5-15% от общего потребления центра
• Полное свободное охлаждение (FreeFlow Cooling): экономия на 70-80% энергии охлаждения летом в климате Москвы

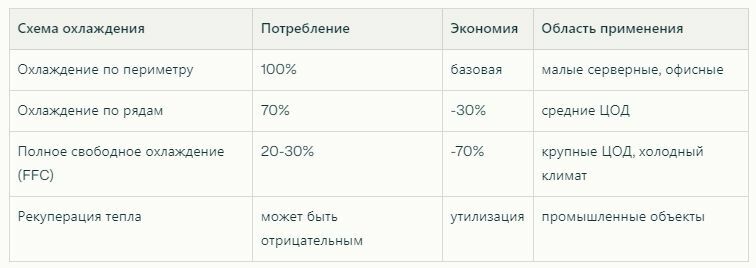

Схемы охлаждения и экономия:

Практические способы снижения энергопотребления

1. Включите запись по движению вместо постоянной записи

Ситуация: 8 камер работают 24/7 на запись в максимальном качестве.

Что изменить:

• Активируйте режим детекции движения — камера записывает только при активности
• Ночью при низкой активности экономия может составить 40-60%

Расчёт экономии:

• Полная запись 8 × 8 Вт × 24 ч = 1536 Вт·ч в сутки
• С детекцией (эффективная работа 10 часов в сутки вместо 24): 8 × 8 Вт × 10 ч = 640 Вт·ч в сутки
• Экономия: 896 Вт·ч в сутки = 327 кВт·ч в год = 1635 рублей в год

2. Перейдите на Wi-Fi 6 и используйте Target Wake Time (TWT)

Wi-Fi 6 с TWT снижает энергопотребление клиентских устройств на 30-50%. Если в офисе много планшетов, ноутбуков, IoT-датчиков — это значительная экономия.

3. Оптимизируйте разрешение и битрейт видеокамер

Не все камеры должны работать в 4K. Боковые, периметральные камеры могут быть 1080p:

• 4K камера (15-20 Вт) vs 1080p камера (5-8 Вт) = экономия 50-60% энергии на одну камеру
• При 10 камерах: экономия 5 × 8 Вт = 40 Вт непрерывно = 140,4 кВт·ч в год = 702 рубля в год

4. Используйте PoE вместо отдельного питания

- Сценарий 1: каждая камера на отдельный блок питания (5В/2А для каждой) + кабель питания

• Потери на преобразованиях: 10-15%
• Необходимо дополнительное электромонтажное оборудование

- Сценарий 2: централизованное PoE питание через один коммутатор

• Потери: 5-8% (более эффективное преобразование)
• Упрощение монтажа, меньше кабелей, лучше управление

Экономия: 5-8% энергии на питании × 8 камер ≈ 100 кВт·ч в год = 500 рублей в год

5. Выберите правильный ИБП и режим работы

• Используйте Line-Interactive ИБП в режиме "ECO" (КПД до 99%) вместо Online (КПД 80-96%)
• Убедитесь, что реальная нагрузка = 70-90% от номинальной мощности ИБП
• Экономия: 10-15% от потребления ИБП

6. Организуйте правильное охлаждение серверного шкафа

• Если у вас мини-ЦОД с серверным шкафом: используйте встроенное охлаждение стойки вместо кондиционера комнаты
• Экономия: 30-50% на охлаждении (от 3 кВт до 1,5 кВт)

7. Используйте управляемые PoE-коммутаторы с функциями экономии энергии

Современные коммутаторы (Cisco, Ubiquiti, D-Link) имеют режимы энергосбережения:

• Динамическое питание — ограничивает мощность для устройств, которым не нужны максимум ватт
• Экономия: 10-20% от потребления коммутатора

Комплексный расчёт: типичная система для среднего предприятия

Система:

• 16 IP-камер (8 Вт каждая) с PoE
• 2 точки доступа Wi-Fi 6 (15 Вт каждая)
• 1 PoE-коммутатор (100 Вт)
• 1 ИБП Line-Interactive (потребление на холостой ход 50 Вт)
• Монтаж и кабели (потери 3%)

Сценарий 1 — "Базовый" (без оптимизации):

Видео: 16 × 8 = 128 Вт

Wi-Fi: 2 × 15 = 30 Вт

Коммутатор: 100 Вт

ИБП (холостой ход): 50 Вт

Итого суточное: (128 + 30 + 100 + 50) × 24 ч = 6528 Вт·ч = 6,528 кВт·ч

Годовое: 6,528 × 365 = 2382 кВт·ч = 11 910 рублей

Сценарий 2 — "Оптимизированный":

Видео (запись по движению, 12 ч эффективной работы): 16 × 8 × 12 = 1536 Вт·ч

Wi-Fi (эффективный стандарт): 2 × 12 = 24 Вт

Коммутатор (режим EEE): 80 Вт

ИБП (правильная мощность, КПД 96%): 40 Вт (холостой + нагрузка)

Итого суточное: (1536 Вт·ч) + (24 + 80 + 40) × 24 ч = 1536 + 3456 = 4992 Вт·ч = 4,992 кВт·ч

Годовое: 4,992 × 365 = 1822 кВт·ч = 9110 рублей

Экономия: 2382 - 1822 = 560 кВт·ч в год = 2800 рублей в год (26% экономии!)

Чек-лист оптимизации энергоэффективности

1.  Видеонаблюдение: активирована детекция движения, выключена постоянная запись ночью
2.  Разрешение: камеры работают в оптимальном качестве (не "максимум" везде)
3.  Питание: все камеры питаются по PoE из одного источника
4.  Wi-Fi: установлен Wi-Fi 6 с поддержкой TWT
5.  Коммутатор: используется управляемый PoE-коммутатор с функциями энергосбережения (EEE, динамическое питание) ИБП: выбран правильный тип и мощность (нагрузка 70-90% от номинала)
6.  Охлаждение: если есть серверная — установлено встроенное охлаждение стойки вместо кондиционера комнаты
7.  Мониторинг: внедрена система мониторинга энергопотребления для отслеживания изменений
8.  Проводка: использована качественная кабельная система (Cat.6 FTP) для минимизации потерь
9.  Расписание: определены часы пик и автоматизирована оптимизация нагрузок

Заключение

Энергоэффективность слаботочных систем — это не просто мода на экологичность, но прямая экономия на операционных расходах предприятия. Система видеонаблюдения, Wi-Fi и структурированная кабельная система работают 24/7, и даже 10-20% экономии на каждой системе в сумме дают ощутимый результат: от 2000 до 5000 рублей в год на предприятии среднего размера.Профессиональный подход к проектированию и внедрению энергоэффективной инфраструктуры требует анализа конкретной ситуации, расчётов потребления и правильного выбора оборудования. Компания СТРОЙСВЯЗЬ помогает клиентам не только спроектировать современные инженерные системы, но и оптимизировать их под конкретные задачи, обеспечивая максимальную эффективность при минимальных расходах на электроэнергию.

Монтаж СКС на работающем производстве — это одна из самых сложных задач в инженерной практике. Необходимо одновременно соблюдать требования безопасности, нормативные стандарты, минимизировать риски для основного бизнеса и обеспечить надёжность новой инфраструктуры.

Почему это действительно сложно?

Если сравнивать монтаж СКС на новом строящемся объекте и на действующем предприятии, различий может быть в 10 раз. На новом объекте всё просто: пустые помещения, свободный доступ, нет необходимости учитывать работающее оборудование. На действующем предприятии — каждый день потеря времени в цехе может обойтись в десятки тысяч рублей.

Основные факторы сложности:

• Полная занятость помещений оборудованием, стеллажами, рабочими местамиНеобходимость обеспечивать безопасность в многоуровневых объектах с повышенным риском
• Ограничения по времени (возможность работ только в определённые окна)
• Сложность согласования разных служб (охрана, управление, ИТ, производство)

Предпроектный анализ: что нужно сделать до монтажа

1. Комплексное обследование объектаНа этапе проектирования следует провести тщательное обследование:

• Картографирование — создание подробных схем всех помещений с указанием электрооборудования, силовых линий, HVAC, трубопроводов.
• Определение зон с особыми условиями — цеха с повышенной температурой, вибрацией, электромагнитными помехами, влажностью, химически активной средой.
• Выявление существующих трасс — часто на предприятиях уже есть старые кабельные каналы, лотки, короба, которые можно переиспользовать.
• Определение точек критических нагрузок — где в цехе самая интенсивная активность, где можно безопасно работать.

2. Консультация с ключевыми службами

• Служба безопасности (охрана труда) — требования по работе на высоте, в производственных зонах.
• Инженерная служба — расположение силовых трансформаторов, генератора, основных коммуникаций.
• Служба охраны — доступ, пропуска для рабочих, координация с режимом охраны.
• Управление производством — согласование графика работ, определение "окон" остановки.

3. Аудит существующих кабельных систем

• Проверка состояния старого кабеля, определение, можно ли его переиспользовать.
• Тестирование существующих линий для выявления проблемных участков.
• Оценка, нужно ли полностью заменять коммуникации или возможна модернизация.

Проектирование: учёт специфики производства

Выбор кабеля и компонентов

На действующих предприятиях кабель должен быть более "крепким" по сравнению с офисной сетью:

• Витая пара Cat.6 FTP (с экраном из фольги) вместо стандартного UTP — обеспечивает защиту от электромагнитных помех, особенно важно вблизи мощного оборудования.
• LSZH-оболочка (Low Smoke Zero Halogen) — обязательна для общественных зданий и производств с повышенными требованиями к пожарной безопасности, минимизирует выделение ядовитых газов при пожаре.
• Одножильный кабель (вместо многожильного) для стационарной прокладки — обеспечивает лучшую передачу сигнала и долговечность.Кабели с повышенным температурным диапазоном (до 70–90°C) для участков вблизи горячего оборудования.

Маршрутизация линий

• Прокладка маршрутов по периметру помещений, вдоль стен — минимизация пересечения рабочих зон.
• Избегание близости к силовым линиям (электропроводка, высоковольтные кабели) — минимум 0,5–1 м для безопасности и снижения помех.
• Планирование вертикальной прокладки на стойках, минимизация кабелей, пересекающих полы (опасность для людей, техники).
• Применение защитных элементов (кабеленесущие лотки, гофротруба) в зонах с высокой проходимостью и механическими рисками.

Размещение сетевого оборудования

• Серверные шкафы должны находиться в отдельных помещениях (серверной) или в специально отведённых зонах, недоступных для производственного персонала.
• Место установки должно обеспечивать хороший климат (вентиляция, отсутствие вибраций и пыли).
• УПС (источник бесперебойного питания) располагается рядом со шкафом с учётом возможности обслуживания.

Организация работ без остановки производства

1. Составление графика

• Предпроизводственный этап — прокладка основных магистралей, монтаж кабельных лотков в ночное время.
• Этап "окна" — определяются периоды (обычно ночь, выходные), когда можно выполнять шумные работы без влияния на производство.
• Поэтапное подключение — сначала подключаются некритичные рабочие места, затем — критические зоны (офис, серверная).

2. Техника и методология

• Использование мобильного подъёмного оборудования — самоходные ножничные подъёмники, телескопические вышки для монтажа на высоте.
• Специальные средства пылеотведения — промышленные пылесосы, герметичные кожухи для сверления.
• Переносные экраны и ограждения — локализация зоны работ, снижение шума и пыли.
• Применение "гибких" методов монтажа — использование готовых кабельных каналов, минимизация вскрытия конструкций.

3. Координация с производством

• Уведомление всех служб за 2–3 недели о начале работ.
• Ежедневные стендапы с представителями производства, охраны, инженерной службы.
• Оперативная связь в чате/по телефону для оповещения о непредвиденных ситуациях.
• Соблюдение режима "чистого часа" — периоды, когда работы приостанавливаются (смены перерывы, обеденное время).

Безопасность: критические требования

Работа на высоте (выше 1,5 метра)

• Проверка оборудования — все подъёмники, лестницы, инструмент должны быть в отличном состоянии и пройти техническое обслуживание.
• Страховка и СИЗ — каска, страховочный пояс, перчатки.
• Работник должен быть приучен работать в этих средствах защиты.
• Наряд-допуск — оформление документа на право работы на высоте с указанием лиц, ответственных за безопасность.
• Минимум два человека — один выполняет работу, второй страхует и находится рядом.

Электробезопасность

• Сокращение длины кабеля, не находящегося под нагрузкой.
• Использование только сертифицированных кабелей и разъёмов.
• Проверка изоляции перед монтажом.
• Соблюдение расстояний от силовых линий.

Пожарная безопасность

• Запрет работ вблизи источников открытого пламени.
• Использование огнетушителей в зоне работ.
• Применение кабелей LSZH.
• Контроль соблюдения курения в производственных зонах.

Охрана труда и промышленная безопасность

• Все работники должны пройти обучение по охране труда и иметь допуск.
• Ежедневные инструктажи перед началом работ.
• Медицинские освидетельствования работников (особенно для работ на высоте).
• Обеспечение средствами первой помощи.

Решения для многоуровневых объектов

Вертикальная прокладка

Для многоэтажных производств (цехи в разных уровнях, мезонины, верхние склады):

• Прокладка "позвоночника" (основного кабельного канала) по центру объекта или вдоль несущей стены.
• Вертикальные стойки на каждом уровне — от них прокладываются горизонтальные ветви к рабочим местам.
• Применение вертикальных кабель-менеджеров для организации и защиты кабелей.

Секторизация на этажах

• Разделение каждого этажа на сектора (например, по 4–6 рабочих мест на сектор).
• Каждый сектор имеет свой шкаф коммутации (patch panel).
• Это упрощает диагностику, обслуживание, и позволяет независимо перезагружать секторы при необходимости.

Использование лестничных клеток

• В зданиях со стандартной конструкцией часто можно прокладывать основные магистрали в лестничных клетках, где безопаснее и экономнее.

Практический чек-лист по завершению работ

Перед сдачей объекта:

1. Полное тестирование всех линий (сертификация каналов по стандарту)
2. Проверка всех разъёмов и розеток
3. Функциональное тестирование всех подключённых устройств (компьютеры, принтеры, камеры, Wi-Fi точки)
4. Проверка маркировки и кабель-менеджмента
5. Документирование всех линий и их параметров
6. Обучение персонала обслуживанию системы
7. Акт сдачи-приёмки работ

Советы и best practices

1. Планируйте с запасом — будущие расширения, рост числа рабочих мест.
2. Лучше установить сейчас, чем переделывать через год.
3. Документируйте всё — подробные схемы, фотоотчёты, акты выполненных работ.
4. Это поможет при будущем техническом обслуживании.
5. Сотрудничество с производством — чем лучше вы согласуете графики и требования с ними, тем меньше проблем.
6. Качество над ценой — экономия на кабеле может привести к проблемам через несколько месяцев и дорогостоящему ремонту.
7. Безопасность — приоритет — любое давление на сокращение сроков не должно влиять на соблюдение норм техники безопасности.
8. Тестирование перед сдачей — не пускайте в эксплуатацию сеть, пока не убедитесь, что все линии работают корректно.

Монтаж структурированной кабельной системы на действующем предприятии — это комплексная задача, требующая глубокого понимания специфики объекта, строгого соблюдения норм безопасности и умения работать в условиях ограничений. Профессиональный подход, чёткое планирование и командная работа с представителями клиента — залог того, что новая инфраструктура будет надёжной, масштабируемой и безопасной на долгие годы.

СТРОЙСВЯЗЬ имеет опыт монтажа СКС на крупных производственных объектах, включая работы на высоте, в условиях непрерывного производства и с соблюдением всех требований промышленной безопасности. Мы готовы проконсультировать вас по любым вопросам проектирования и реализации СКС-инфраструктуры.
